Los indicadores LED de placa base, también llamados luces POST (Power-On Self-Test), son luces de diagnóstico que te ayudan a solucionar problemas de hardware durante el proceso de arranque. Generalmente, se encuentran cerca del borde de la placa base o cerca del zócalo de la CPU.
Su significado varía ligeramente según el fabricante (ASUS, MSI, Gigabyte, ASRock…), pero aquí tienes una guía general para ayudarte a identificarlos y entenderlos.
Significado de LEDs de diagnóstico (Debug LEDs, Q-LED o EZ Debug LED) de placa base
El autotest de encendido (POST) es esencial en el arranque de tu PC. Durante el POST, la placa base verifica componentes clave como el procesador, la RAM y la tarjeta gráfica. Cada etapa enciende un LED específico. Primero el del procesador, luego el de la DRAM, después el del VGA y finalmente el de arranque.
Si todo va bien, los LEDs se apagan o permanecen verdes, indicando que el sistema está listo. Pero si un LED permanece encendido o se pone rojo, hay un problema en esa parte.
Algunas placas usan colores o patrones distintos para dar más información. Por ejemplo, un LED parpadeante puede indicar un problema diferente a uno fijo. Cuando hay errores en el hardware durante el arranque, el LED correspondiente permanece encendido, lo que te permite identificar rápidamente el fallo.

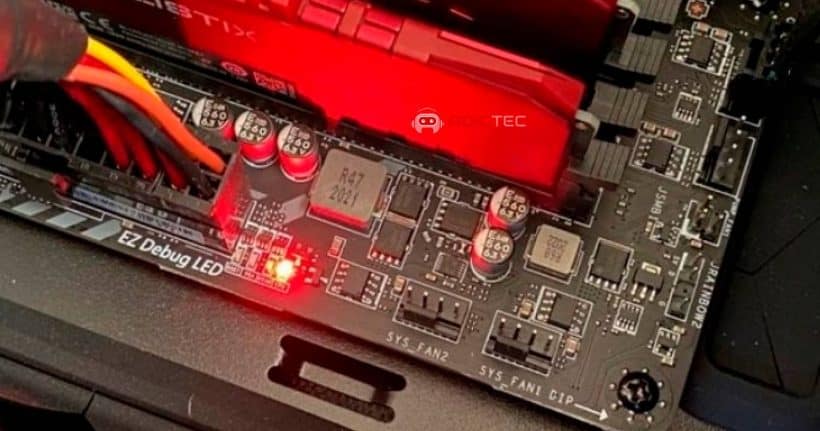

EZ Debug LED es el nombre usado principalmente por MSI, mientras que otras marcas como Gigabyte, ASRock y ASUS usan Debug LED. También puedes encontrar términos como Status LED, Q-LED o POST LED, que son lo mismo. Aunque el significado exacto varía según la marca y el modelo, estas son algunas interpretaciones comunes:
- Rojo: Generalmente indica un problema con un componente crítico, como el procesador, la memoria o la tarjeta gráfica.
- Amarillo/Naranja: Suele indicar un problema menos crítico, relacionado con un periférico o configuración del BIOS. Es una advertencia, pero no necesariamente un problema grave.
- Verde: Significa que todo funciona correctamente. La fase de arranque del BIOS se completó sin detectar problemas.
- Blanco/Azul: Se usan para indicar la actividad de un componente, como el disco duro o la conexión de red. Indican transferencia de datos.
| LED | Color | Nombre Completo | Significado |
|---|---|---|---|
| CPU | Rojo | CPU LED | Problema con el procesador: mal instalado, no detectado, defectuoso, overclocking, CPU muerta |
| DRAM | Ámbar | DRAM LED | Problema con la RAM: mal insertada, incompatible o defectuosa |
| VGA | Blanca/Amarilla | VGA LED | Problema con la tarjeta gráfica (GPU): ausente, mal conectada o no detectada |
| BOOT | Blanca/Verde | Boot Device LED | Sin disco de arranque detectado o sistema operativo no encontrado. Puede apagarse al salir del BIOS cuando el SO arranca |
Además, algunos LEDs pueden parpadear para indicar problemas específicos. Por ejemplo, ASUS ofrece una tabla completa de significados:
| Escenarios | A: Parpadeo rápido | B: Parpadeo lento | C: Parpadeo muy lento | D: Luz fija |
|---|---|---|---|---|
| Descripción | Parpadeo rápido | Parpadeo lento | Parpadeo muy lento | Luz fija |
| Representa | Sin DRAM detectada/Sin procesador detectado** | Sin VGA detectado | Sin dispositivo de arranque detectado | Arranque normal |
| Razón | 1. La DRAM no está correctamente instalada 2. La DRAM está dañada 3. Error de overclocking manual | 1. La tarjeta gráfica independiente que usas puede no estar correctamente instalada o está dañada 2. El procesador está dañado o puede no tener función de visualización integrada si usas la tarjeta gráfica integrada 3. El monitor no está correctamente instalado o está dañado | 1. El dispositivo de arranque no está correctamente instalado 2. El dispositivo de arranque está dañado 3. El dispositivo de arranque no se puede detectar debido a problemas del sistema operativo | Instalación completada |
Q-Code o LEDs numéricos (en placas base de gama alta)
Algunas placas muestran un código numérico (ej: A2, 55, d6, etc.) que corresponde a una etapa del POST. Permiten ver qué etapa de arranque se está ejecutando. Para encontrar el significado exacto, consulta el manual de tu placa base.
| Código | Significado (general) |
|---|---|
| 0 | Sin señal/CPU no detectada |
| A2 | Problema de detección de discos (SATA/NVMe) |
| 55 | RAM ausente o no reconocida |
| d6 | Tarjeta gráfica ausente o defectuosa |
Si usas una placa base Intel, el parpadeo rápido significa que la DRAM no se detecta. Si usas una placa base AMD, significa que el procesador no se detecta.
Algunos enlaces sobre códigos numéricos por fabricante:
- Códigos Q (códigos de error) y solución de problemas (ASUS)
- Códigos HEX de depuración del BIOS decodificados (MSI)
- En ASRock.
| Código de depuración | Descripción |
|---|---|
| FF, 00 – 19 D0 – D3 | Verifica que la unidad central esté correctamente instalada y luego borra la CMOS. |
| 31 – 3B 51 – 55 | Problema relacionado con la unidad central y la memoria. Borra la CMOS. Reinstala la unidad central y la memoria. |
| D4 – D5 | Error de asignación de recursos PCI. Recursos insuficientes. |
| D6 | |
| 92 – 97 | La tarjeta gráfica o iGPU no se pudo reconocer. Borra la CMOS e intenta reinstalar la tarjeta gráfica. Si el problema persiste, intenta instalar la tarjeta gráfica en otras ranuras o prueba otras tarjetas gráficas. |
| D7 | El teclado y el ratón no se pudieron reconocer. Intenta reinstalar el teclado y el ratón. |
| D8 | Contraseña inválida |
| 9A – 9D | Problema relacionado con los periféricos USB. Prueba a eliminar todos los periféricos USB. |
| E8 – EB | Error de reanudación S3 (S3=Suspensión) |
| 03 | El sistema entra en el estado S3 (S3=Suspensión) |
| 04 | El sistema entra en el estado S4 (S4=Hibernación) |
| 05 | El sistema entra en el estado S5 (S5=Apagado suave) |
| 30 | El sistema se reanuda desde el estado S3 (S3=Suspensión) |
| 40 | El sistema se reanuda desde el estado S4 (S4=Hibernación) |
| AA | El sistema entra en el sistema operativo |
¿Qué significa un LED verde fijo?
Un LED verde suele ser una buena señal. Significa que la placa base recibe corriente y la fuente de alimentación está conectada y en espera (standby). No significa que el PC esté encendido, solo que está listo. Indica que el sistema funciona correctamente y pasó el POST. Los componentes básicos (CPU, memoria, tarjeta gráfica) fueron detectados y funcionan.
- Suele estar cerca del conector ATX de 24 pines o cerca del chipset.
- Permanece encendido aunque el PC esté apagado, mientras la alimentación esté conectada.
- Se apaga si desconectas la alimentación.
- Su significado puede variar según la marca:
- ASUS: Puede indicar modo de suspensión o que una fase del arranque terminó.
- MSI: Puede indicar que el sistema está listo para arrancar o que la alimentación funciona correctamente.
LED verde, pero pantalla negra
A veces, puedes ver un LED verde en tu placa base, pero tu pantalla permanece en negro. Esto puede ser frustrante, pero generalmente indica un problema fuera de los componentes principales.
Si ves el LED verde pero el PC no arranca, significa que:
La fuente de alimentación funciona en modo de espera, pero un componente puede estar bloqueando el arranque (CPU, RAM, GPU, etc.). Puedes verificar los LEDs EZ Debug (o similares), si los tienes, para identificar el origen del bloqueo.
Aquí tienes algunas posibles causas:
- Problemas de la pantalla: Asegúrate de que tu monitor esté encendido, que los cables estén correctamente conectados y que la fuente de entrada correcta esté seleccionada.
- Problemas de la tarjeta gráfica: Aunque la placa base detecte la tarjeta gráfica, puede haber un problema con la tarjeta misma o con su conexión al monitor. Intenta reinstalar la tarjeta o probar con otro monitor.
- Parámetros del BIOS: Parámetros de visualización incorrectos en el BIOS también pueden ser la causa de este problema. Intenta restablecer la configuración por defecto del BIOS.
Solución de problemas de un LED en la placa base
Muchos errores de encendido se deben a problemas de hardware. Cables mal sujetos, componentes mal colocados o piezas defectuosas pueden activar estos LEDs. Por supuesto, también puede tratarse de un componente defectuoso.
Para solucionar un problema de LED en la placa base, puedes seguir estos pasos en orden:
- Verifica las conexiones del componente afectado.
- Verifica el zócalo de la CPU, la alimentación de la CPU (EPS 8 pines) y la compatibilidad del procesador con el BIOS.
- Prueba los módulos de RAM uno a uno, cambia de ranura y verifica la compatibilidad RAM.
- Verifica la conexión PCIe, la alimentación de la GPU y si la pantalla está bien conectada a la GPU (no a la placa base).
- Verifica si un SSD/HDD está bien conectado y es booteable, restablece el orden de arranque en el BIOS.
- Consulta el manual de tu placa base para la significación precisa.
- Si es necesario, haz un clear CMOS para restablecer el BIOS.
- Prueba con otros componentes: Si es posible, intenta probar con otro monitor, otra tarjeta gráfica u otros módulos de memoria para aislar el problema.
A veces, se trata de un problema de compatibilidad, más que de una pieza defectuosa. La memoria RAM es una fuente frecuente de problemas de compatibilidad. Usar una RAM que no esté en la lista de proveedores cualificados (QVL) de la placa base puede causar problemas. Lo mismo ocurre con las tarjetas gráficas en algunos casos.
Los discos SSD M.2 y los periféricos PCIe también pueden provocar conflictos. Si no son compatibles o no están instalados correctamente, pueden activar LEDs de error.
Las actualizaciones del BIOS pueden solucionar problemas de compatibilidad. Admiten hardware más reciente y corrigen errores.
